ตัวอย่างที่ 23

โจทย์  หม้อแปลงไฟฟ้าเป็นวงจรคู่ควบประกอบด้วยขดลวดปฐมภูมิและขดลวดฑุติยภูมิ ตาม

ลำดับ เมื่อให้แรงเคลื่อนไฟฟ้าที่แปรค่ากับขดลวดปฐมภูมิจะเกิดแรงเคลื่อนไฟฟ้าขึ้นในขดลวด

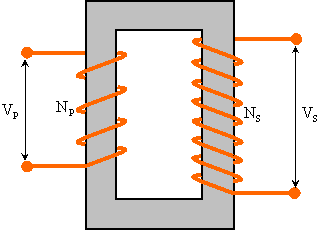

ฑุติยภูมิ โดยทั่วไปแล้วขดลวดปฐมภูมิและขดลวดฑุติยภูมิจะพันอยู่รอบแกนเหล็กเดียวกัน ดังรูป

จงหาความสัมพันธ์ระหว่างแรงเคลื่อนไฟฟ้าในขดลวดทั้งสองกับจำนวนรอบของขดลวด






วิธีทำ  ถ้า F เป็นฟลักซ์แม่เหล็กที่ผ่านขดลวดปฐมภูมิ 1 รอบ ฟลักซ์แม่เหล็กทั้งหมดที่ผ่านขดลวดปฐมภูมิเป็น N_PF ซึ่งจะเขียนสมการได้เป็น

-------------------------- (1)

ฟลักซ์ จำนวนเดียวกันนี้ผ่านขดลวดฑุติยภูมิที่มีจำนวน N_S รอบ ดังนั้น แรงเคลื่อนไฟฟ้าที่เกิดในขดลวดฑุติยภูมิเป็น

-------------------------- (2)

(2) / (1)  ตอบ
